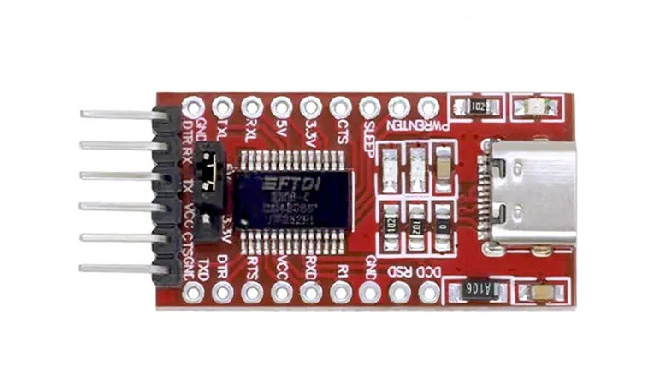

USB-C FT232RL átalakító 5V / 3.3V PRG8041

A modul az USB kommunikációt soros formára alakítja át, amely lehetővé teszi a chipek programozását az UART-on (RX és TX pineken) keresztül. A programozni kívánt chipen azonban bootloadernek kell lennie telepítve, hogy a chip képes legyen feldolgozni az adatokat. A bootloader egy olyan program, amely többek között képes kezelni a programozást az RX és TX pineken keresztül, és mindig elindul, amikor a chipet áramforráshoz csatlakoztatja.

Minden fejlesztői panel tartalmazza (még a PRO mini is). A modult úgy tervezték, hogy közvetlenül be lehessen illeszteni a PRO mini fejlesztői panelbe.

A modulon található egy kapcsoló, amellyel választható a 3.3V-os (PRO mini) vagy 5V-os (ATMega238,ATtiny85) programozás.

Windows 10 alatt lett tesztelve. problémát.

Tüskedefiníciók:
MODUL –> CHIP
DTR –> RESET/DTR (néha szükséges egy kondenzátort is csatlakoztatni, attól függően, hogy mit programoz)
TXD –> RX
RXD –> TX
5V –> VCC
CTS (clear to send) – az FT232 szabvány része, más fejlesztői panelek programozásánál nem szükséges használni.
GND –> GND
