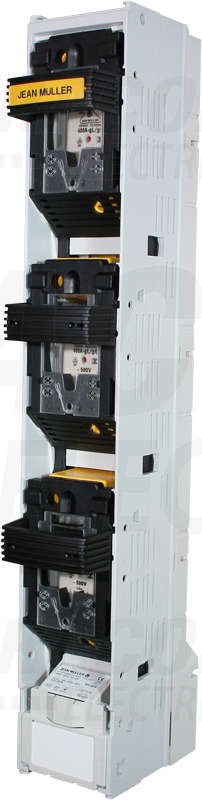

SL2-3X/3A Függőleges biztosítós szakaszólókapcsoló egyenként

Cikkszám:
BIZTFOGL040
Katalógus:
Készlet:
87 665 Ft



Függőleges elrendezésű kapcsolható biztosító aljzat 185 mm sínközéptávolságú gyűjtősín-rendszerekhez, választható irányú kábelbevezetéssel, pólusonként nyitható, csavaros kábelcsatlakozással

Az SL2-3X/3A típusú hárompólusú, pólusonként kapcsolható biztosító aljzatot 185 mm sínközéptávolságú gyűjtősínnel szerelt kapcsolószekrények készítéséhez ajánljuk. A készülék szélessége 99 mm. Az ónozott DELTA érintkezők biztosítják a biztosító aljzat hosszú élettartamát.  A kapcsolható aljzat kialakítása megfelel a szakaszoló-kapcsolókra vonatkozó szabvány követelményeinek. Az aljzat kapcsaihoz alapesetben M12 csavarral rögzíthető kötőelemmel lehet a leágazó kábeleket csatlakoztatni, de opcióként más kábelbekötési lehetőség is választható. A készülék halogénmentes önkioltó zárt háza véletlenérintés ellen védett, a kapcsolófedélen mérőnyílás található az üzemi paraméterek ellenőrzéséhez. Az érintkezők mindkét oldala rugós elemmel erősített a megfelelő érintkezőerő fenntartása érdekében.

Műszaki paraméterek
 Névleges áram: In = 400A
 Névleges feszültség: AC 500V
 Szigetelési feszültség: AC 1000V
 Csatlakozás: M12 csavarral
 Érintkezők: DELTA típus
 Szabvány MSZ EN 60947-3
Ívterelő érintkezők
A kapcsolás során létrejövő villamos ív terelése előre meg-tervezett módon alakul így csökkentve az érintkező felület erózióját és az ívelés idejét.
Egyenes érintkező felület
Biztosítja az optimális érintkezést és csökkenti a teljesítményveszte-séget
Behegedés elleni védelem
Az érintkezők kialakítása zárlatra kapcsolás esetén megakadályozza a betét behegedését és elviseli a zárlati áramok kapcsolását 110 kA-ig
Aljzat
A DELTA érintkező-aljzatok kiala-kítása folyamatos terhelések elvi-selését biztosítja akár 1000 A-ig és kiváló terheléskapcsolási telje- sítményt nyújt a 400 A-nál nagyobb névleges áramerősségű készü-lékeknek. Az 1-es és 2-es méret-nagyságú készülékek GAMMA érintkezői optimális teljesítményt biztosítanak a közcélú villamos hálózatban való felhasználáshoz.

Részletes műszaki adatok
 Villamos műszaki adatok
 Névleges üzemi feszültség
U e
V
AC500
 Névleges üzemi áram
I e
A
400
 Névleges termikus áram szabadtéren biztosítóval
I th
A
400
 Névleges termikus áram szabadtéren rövidzáró késsel
I th
A
630 (TM3)
 Névleges frekvencia
f
Hz
40 - 60
 Névleges szigetelési feszültség
U i
V
AC1000
 Névleges rövidzárási áram
I fz
kA eff
110
 Névleges rövididejű rövidzárási áram
I cw
kA eff
-
 Alkalmazási kategória
-
-
AC22B
 Kapcsolható rövidzárási áram „BE”
-
A
1890
 Kapcsolható rövidzárási áram „KI”
-
A
1890
 Névleges lökőfeszültség-állóság
U imp
kV
12
 Villamos élettartam (kapcsolási ciklus)
-
kj
200
 Teljesítmény-disszipáció I th-nál biztosítónként
P v
W
45
 Alkalmazható biztosítók
 Alkalmazható biztosító mérete a EN 60269 szerint
-
-
2
 A legnagyobb alkalmazható biztosító névleges árama
I bn
A
400
 A biztosító megengedett max. teljesítményvesztesége
P vm
W
45
 Mechanikai adatok
 Mechanikai élettartam (kapcsolási ciklus)
-
kj
1400
 Tömeg
m
kg
4,9
 Kábelcsatlakozás
 Csatlakozókapocs rögzítőcsavarjának mérete
-
-
M12
 Csatlakoztatható kábelsaru mérete
-
mm 2
1 x 25–240 (max. szélesség: 30 mm)
 Csatlakoztatható gyűjtősín mérete
-
mm
30 x 10
 Rögzítő csavar meghúzási nyomatéka
M a
Nm
19
 Védettség
 Beépített állapotban
 Kezelőkar zárt állapotában
-
-
IP20
 Kezelőkar nyitott állapotában
-
-
IP10
 Környezeti működési paraméterek
 Környezeti hőmérséklet
T k
°C
-25 - +55
 Névleges működési mód
-
-
Állandó üzem
 Működtetés
-
-
Függő kézi működtetés
 Beépítési helyzet
-
-
Vízszintes, függőleges
 Tengerszint feletti alkalmazási magasság
-
m
max. 2000
 Szennyeződési fokozat
-
-
3
 Túlfeszültség-védelmi kategória
-
-
IV
