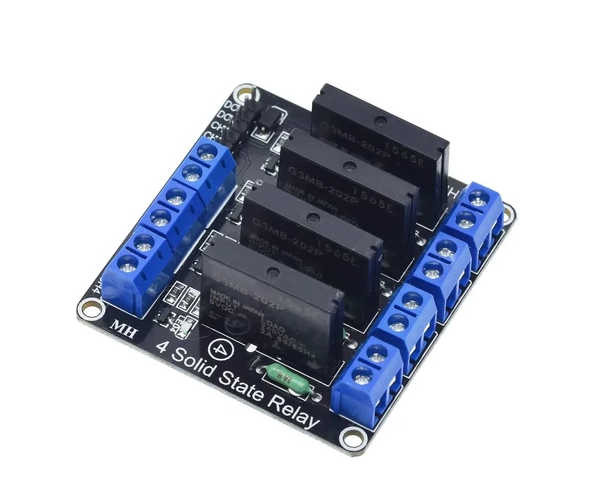

Relé modul 4 portos 5V 250VAC 2A OMRON SSR relékkel (High)

Tápfeszültség (vezérlő oldal): 5 V DC
Vezérlőjel: magas szintű vezérlés
Csatornák száma: 4 független SSR kimenet
Relétípus: OMRON félvezető relé (SSR)
Kimeneti terhelhetőség: 250 VAC / 2A

A 5V-os, 4-csatornás OMRON félvezető relé modul (SSR) a legmegbízhatóbb és legelegánsabb megoldás, ha több darab 230V AC terhelést szeretnél galvanikusan leválasztva, érintkezésmentesen, teljesen zajtalanul vezérelni mikrovezérlővel (Arduino, ESP32, STM32, Raspberry Pi stb.).

A panelen 4 különálló OMRON SSR kimenet található, csatornánként tipikusan 250VAC / 2A terhelhetőséggel. Az SSR technológia teljesen csendes, nincs mechanikus „kattanás”, nincs érintkezőkopás, így ideális:

• automatizáláshoz,

• otthonvezérléshez,

• okos világítási rendszerekhez,

• hőfokszabályozáshoz,

• több zónás vezérlési megoldásokhoz.

A modul HIGH/LOW trigger vezérlést támogat, így könnyen illeszthető a legtöbb mikrovezérlőhöz.

• Tápfeszültség (vezérlő oldalon): 5 V DC

• Vezérlés: HIGH és LOW trigger mód (modelltől függően jumperrel választható)

• Csatornák száma: 4 független SSR kimenet

• Relétípus: OMRON SSR (pl. G3MB-202P vagy azzal kompatibilis típusok)

• Kimeneti terhelhetőség: max. 250VAC / 2A csatornánként

• Kimeneti elv: AC oldali félvezető kapcsoló (triak/MOSFET OMRON típusa szerint)

• Galvanikus leválasztás: optocsatolóval

• Áramfelvétel vezérléskor: néhány mA csatornánként

• Állapotvisszajelzés: 4 db LED – csatornánkénti állapotkijelzés

• Bekötés: sorkapocs

• Élettartam: gyakorlatilag kopásmentes (nincs mechanikus érintkező)

• gyors kapcsolás

• kevesebb elektromágneses zavar

• biztonságosabb leválasztás

• Nagy teljesítményhez hűtés vagy nagyobb SSR szükséges. Ez a modul 2A-ig ajánlott csatornánként.

A 4 csatorna lehetővé teszi több eszköz egymástól független vezérlését:

• 4 külön lámpa külön kapcsolása

• többzónás fűtés vezérlése

• akvárium: világítás + fűtés + szűrőmotor + levegőztetés

• okosotthon automatizálás (Home Assistant + ESP32)

• reléalapú termosztát/ időzített vezérlések

• projekt ahol fontos a csendes működés

A modul típustól függően választható:

• HIGH trigger: magas szint bekapcsolja az adott SSR-t

• LOW trigger: alacsony szint bekapcsolja az SSR-t
