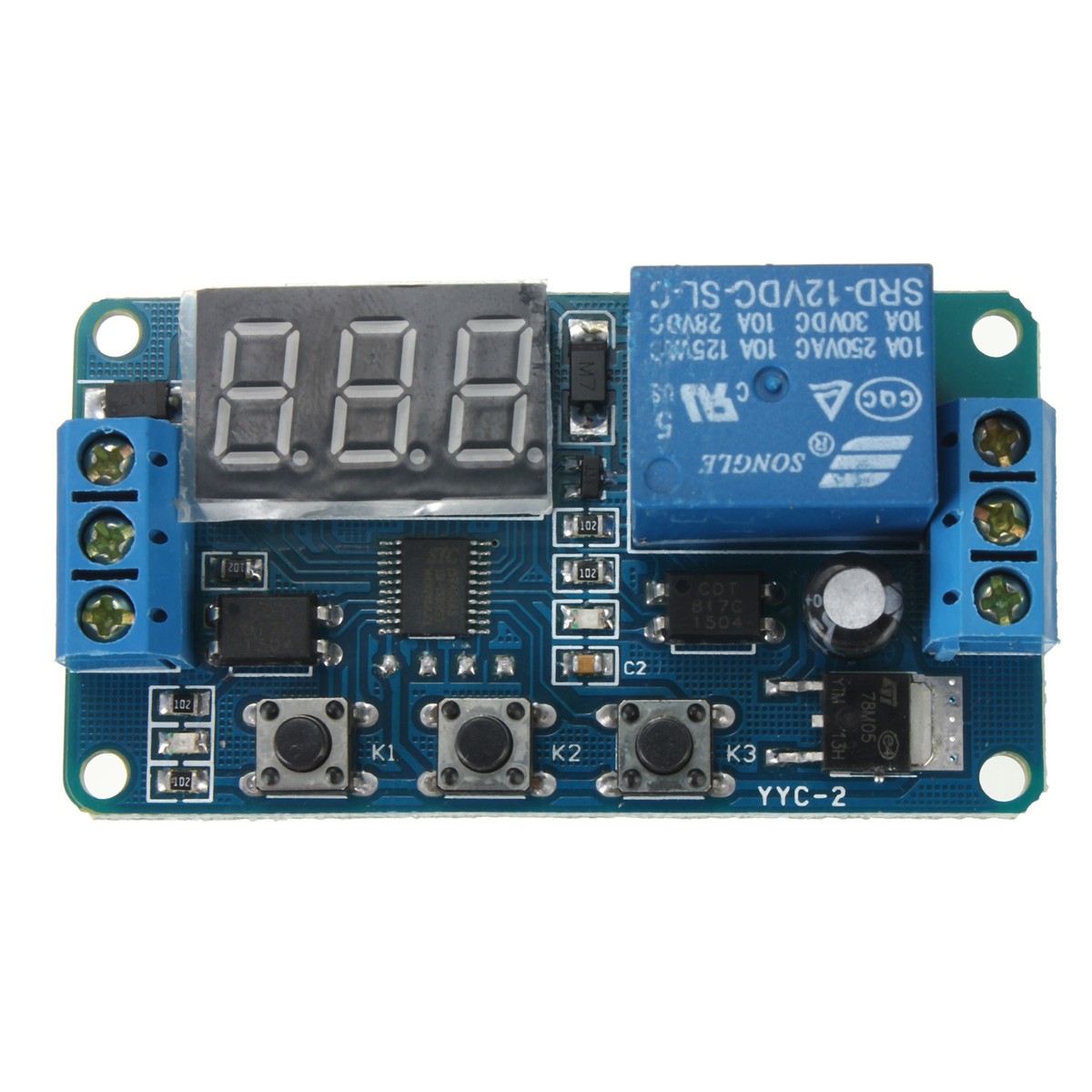

Programozható időzítő modul 24VDC REL3762

A modul lehetővé teszi a relézárás késleltetésének vagy időtartamának beállítását a kezdeti jel megérkezése után. A modul többféle üzemmódot kínál, az üzemi feszültség kínálattól függően 24V DC.

Mód:
- P1: a bemeneti impulzus után a relé T1 időre zár
- P2: A bemeneti impulzus után a relé T1-re nyitva marad, majd T2-re zár
- P3: Végtelen hurok. A relé ki van kapcsolva a T1-nél és be a T2-nél
- P4: A bemeneti impulzus után a relé zár. A bemeneti impulzus eltávolítása után a relé zárva marad a T1 ideig

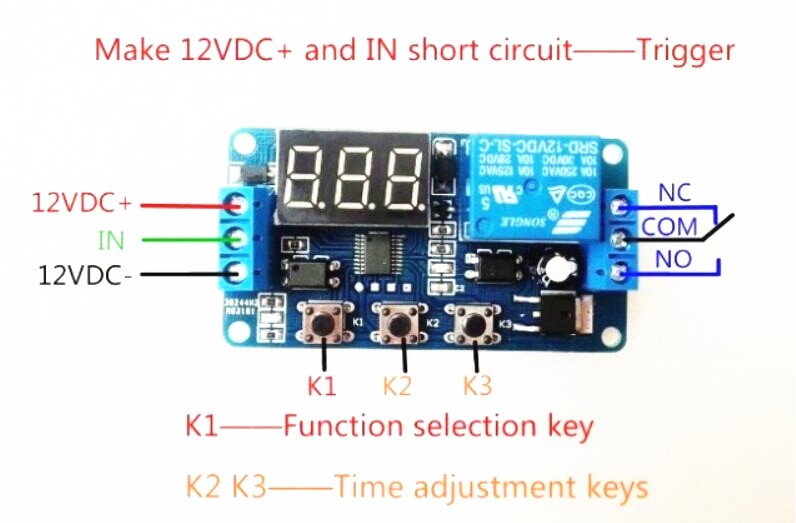

A K1 gomb az üzemmód beállítására szolgál. (kicsit nyomvatartva választhatunk az üzemmódok között)

Időzítési beállítások:
P1 és P4 – K2 váltja a dekádot, a K3 megnyomása megváltoztatja a pontos értéket. 0-999 másodperc között állítható be
P2 és P3 – A modulon van egy visszajelző LED. Ha világít, akkor a T1 intervallum jelenik meg a kijelzőn, ha nem világít, akkor a T2. Az időpontok közötti váltás a K1 gomb megnyomásával lehetséges, egyébként a beállítás a P1 és P4 programokhoz hasonlóan történik.

A modul méretei 35 x 64 x 17 mm
