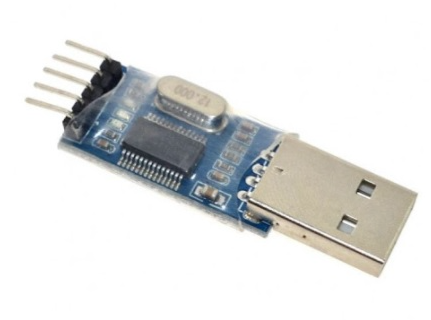

PL2303HX USB-SOROS modul PRG367

Leírás

A modul a kommunikációt USB-ről soros formára alakítja át, ami lehetővé teszi a chip programozását az UART-on keresztül (RX és TX csapok). A programozandó chipre azonban bootloadert kell telepíteni ahhoz, hogy a chip képes legyen az adatok feldolgozására. A bootloader egy olyan program, amely többek között képes kezelni a programozást az RX és TX csapokon keresztül, és elindul, amikor a chipet tápegységhez csatlakoztatja.

Minden fejlesztői kártya már rendelkezik vele .

Amennyiben a modul felismerésével problémái adódnak, telepítenie kell a megfelelő illesztőprogramot. Mivel ez egy klón chip, a legújabb driverek nem fognak működni.

Csapok definíciói:
MODUL -> CHIP
DTR -> RESET / DTR (néha kondenzátort kell csatlakoztatni, attól függően, hogy mit programoz)
TX -> RX
RX -> TX
GND -> GND
3.3 V vagy 5 V -> VCC

Az illesztőprogram 2012 előtt chipet használt, ezért javasoljuk, hogy telepítsen illesztőprogramokat például a következő webhelyről: http://duinorasp.hansotten.com/prolific-pl2303hx-driver-misery/
