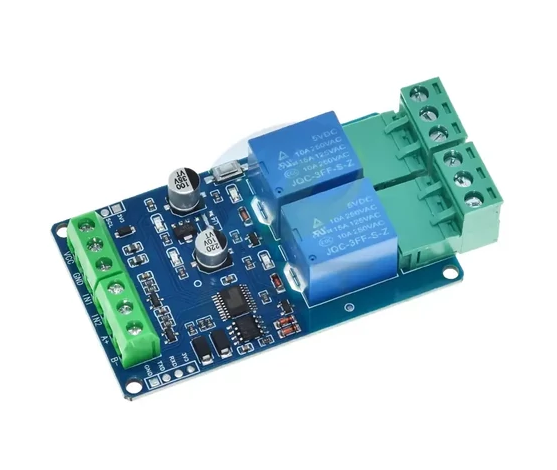

Modbus-RTU 2 csatornás relé modul–RS485 kommunikáció 5VDC

Modbus-RTU (RS485): kommunikáció
2 csatorna, 10A relé
Optocsatolós leválasztás
5 V DC táp
TTL/RS485 illesztés

A Modbus-RTU RS485 2 csatornás relé modul egy ipari jellegű, megbízható megoldás arra, hogy Modbus hálózatról (PLC, HMI, ipari PC, Arduino/ESP32 gateway) kapcsolj egy terhelést relével, miközben a vezérlő oldal és a relé/terhelés oldal között optocsatolós galvanikus leválasztás segíti a zavartűrést és a biztonságot.

A modul tipikusan RS485 vonalon kommunikál Modbus-RTU protokollal, és egy 10A névleges relé kimenetet ad (NO/NC/COM kivezetésekkel). A vezérléshez elegendő a hálózatból küldött Modbus parancs (pl. „coil” ), így kiváló választás okosotthon-ipari átmenet, műhelyautomatizálás, gépvezérlés, távoli kapcsolás és adatgyűjtő rendszerek mellé.

• Modbus-RTU (RS485): ipari, hosszú távon is stabil kommunikáció

• 2 csatorna, 10A relé: világítás, ventilátor, szivattyú, mágnesszelep kapcsolásra

• Optocsatolós leválasztás: kisebb zavarérzékenység, jobb védelem a vezérlő oldalnak

• 5V táp: könnyen táplálható USB/5V tápegységről vagy vezérlő panelről

• TTL/RS485 illesztés (verziófüggő): egyes típusoknál külön UART/TTL interfész is elérhető fejlesztéshez

A Modbus-RTU ipari kommunikációs protokoll soros vonalon; tipikusan RS485 hálózaton használják. Az RS485 hosszú kábelezésnél is stabil, zajtűrő, és több eszköz felfűzhető ugyanarra a buszra.
Elméletben sok, gyakorlatban a kábelezés, lezárás (120Ω), címzés és tápellátás határozza meg a felfűzhető eszközök számát.
Minden Modbus eszköznek saját azonosítója van(address/slave ID). Így lehet megmondani, melyik relét kapcsolja a parancs.
Jellemzően „coil” írással (pl. 0/1) lehet a relét Modbusból kapcsolni. A pontos regiszter/coil cím a modul dokumentációjától függ.
RS485 busznál a két végpontnál jellemzően 120Ω lezárás kell. Rövid kábelnél néha elmegy nélküle, de ipari stabilitáshoz ajánlott.
