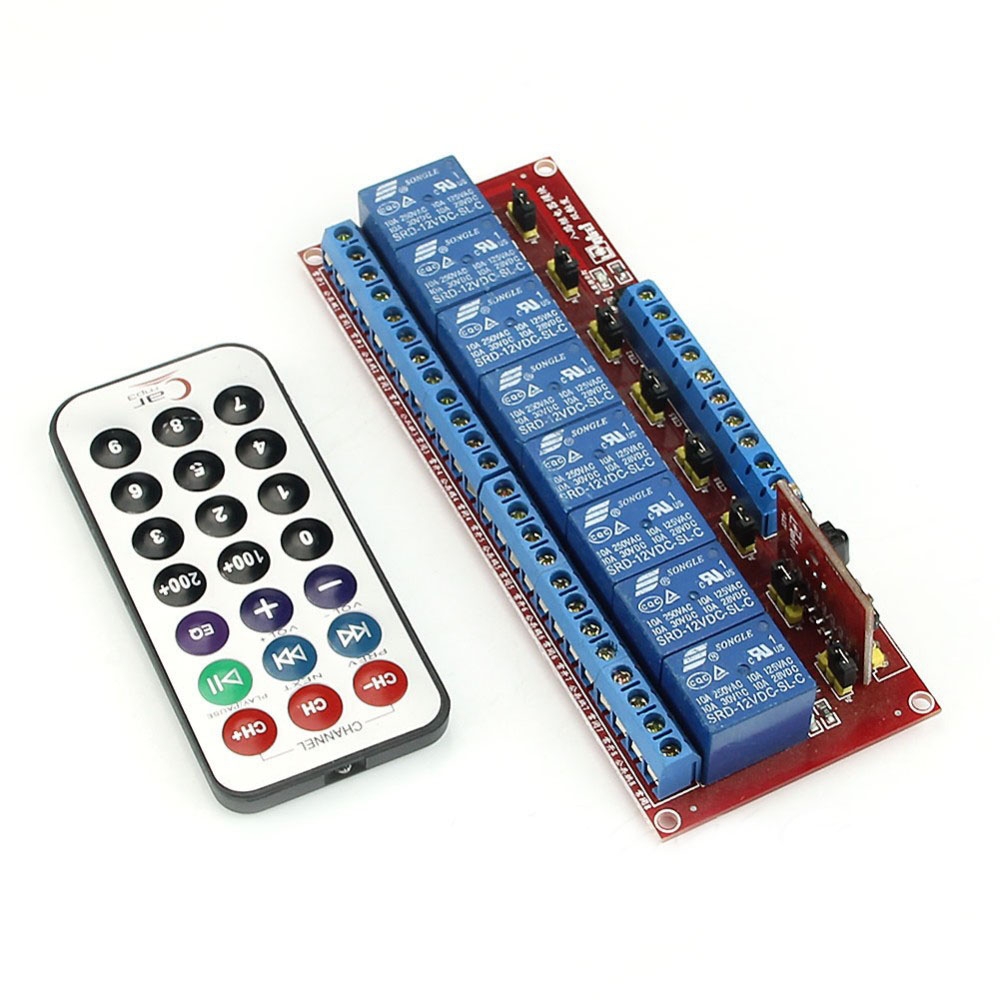

Infravörös vezérlő + 8 csatornás relé REL9672

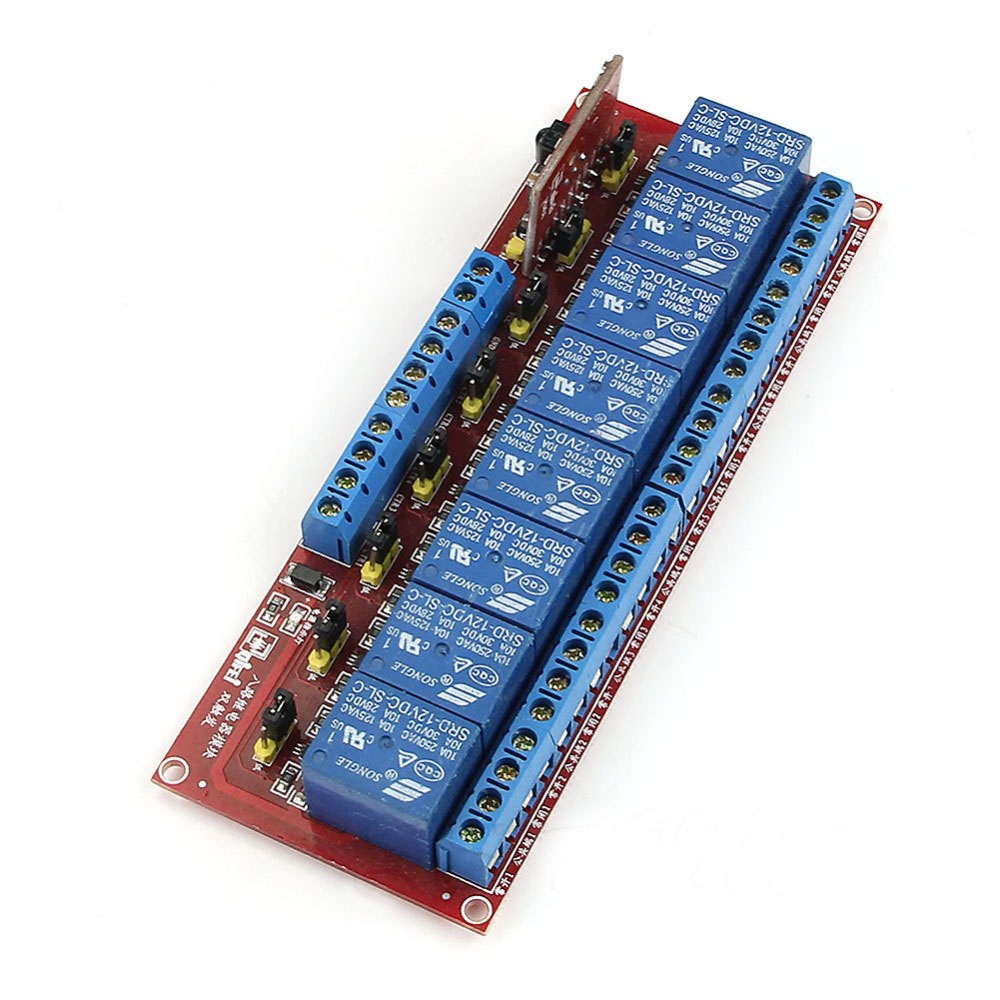

8 csatornás relé modul beépített IR vevővel. A relémodulok klasszikusan elektromos jelekkel is vezérelhetők, mivel  vezérlőtüskék is vannak kártyán. Ha azonban csak infravörös vezérlővel kell vezérelnie a modult, csak csatlakoztassa a kártyát a tápegységhez.

A relémodulok olyan eszközök be- és kikapcsolására szolgálnak, amelyek működéséhez több áramra és feszültségre van szükség. Ha az IN érintkezőt + jellel csatlakoztatja, a relémodul a második áramkör érintkezőit is kapcsolja. Mind a kapcsoló áramkör, mind a kapcsoló áramkör galvanikusan le van választva.

A relé aktiválásakor a jelző LED világít.

Terminál definíciók:
NO: alaphelyzetben nyitott (ha a relé nincs aktiválva, ez az érintkező nyitva van, nincs kapcsolat a COM port és a NO között)
NC: alaphelyzetben zárt (ha a relé nincs aktiválva, ez az érintkező zárva van, kapcsolat van a COM és az NC port között)
COM: közös kivezetés (terminál, amellyel a relé csatlakoztatja/törli az NC és NO érintkezőket)

Specifikációk:
AC feszültség maximum 250V
AC áram maximum 10A
DC feszültség maximum 30V
Egyenáram maximum 10A
üzemi feszültség:  12V DC
