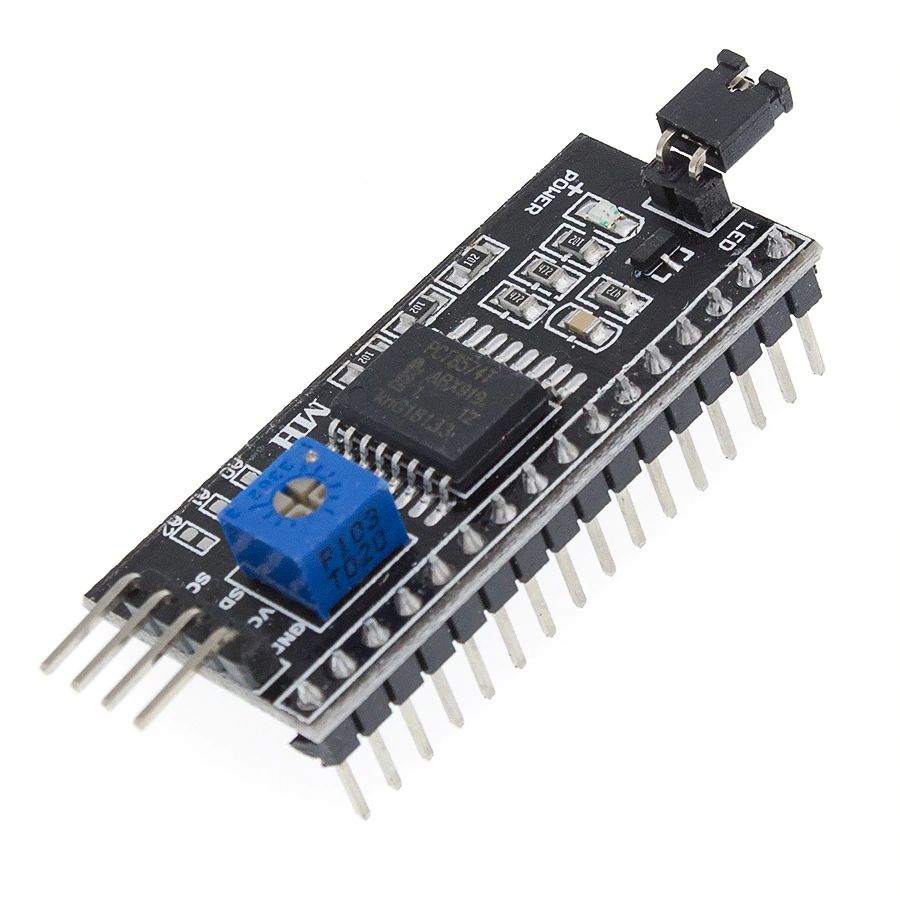

I2C busz LCD kijelzőhöz PRG224 3-2-10

A buszt LCD-kijelzőkhöz tervezték,  2x16 ,4x20 vagy hasonló kialakítású kijelzők. Mivel az Arduino kártyákon a tűk száma korlátozott, kevés hely marad az érzékelőkkel való kommunikációhoz, amikor a kijelző csatlakozik az alaplaphoz. A busz használatakor azonban csak 2 kábelre lesz szüksége a szöveg megjelenítéséhez és 2 kábelre a modul tápellátásához.

Specifikációk:
I2C cím: 0X38 ~ 0X3F (eredeti 0X3F, de módosítható)
Üzemi feszültség: 5V
A kijelző kontrasztja a modulon található potenciométerrel állítható. A potenciométer azonban csökkenti a feszültséget a felületen, nem csak a kontraszttűnél, ezért javasoljuk, hogy a kijelzők élettartamának meghosszabbítása érdekében csatlakoztasson egy ellenállást a kontrasztbeállító tűhöz. A háttérvilágítás csökkenthető, ha a jumpert ellenállásra cseréljük ( kb.820 Ohm ).
