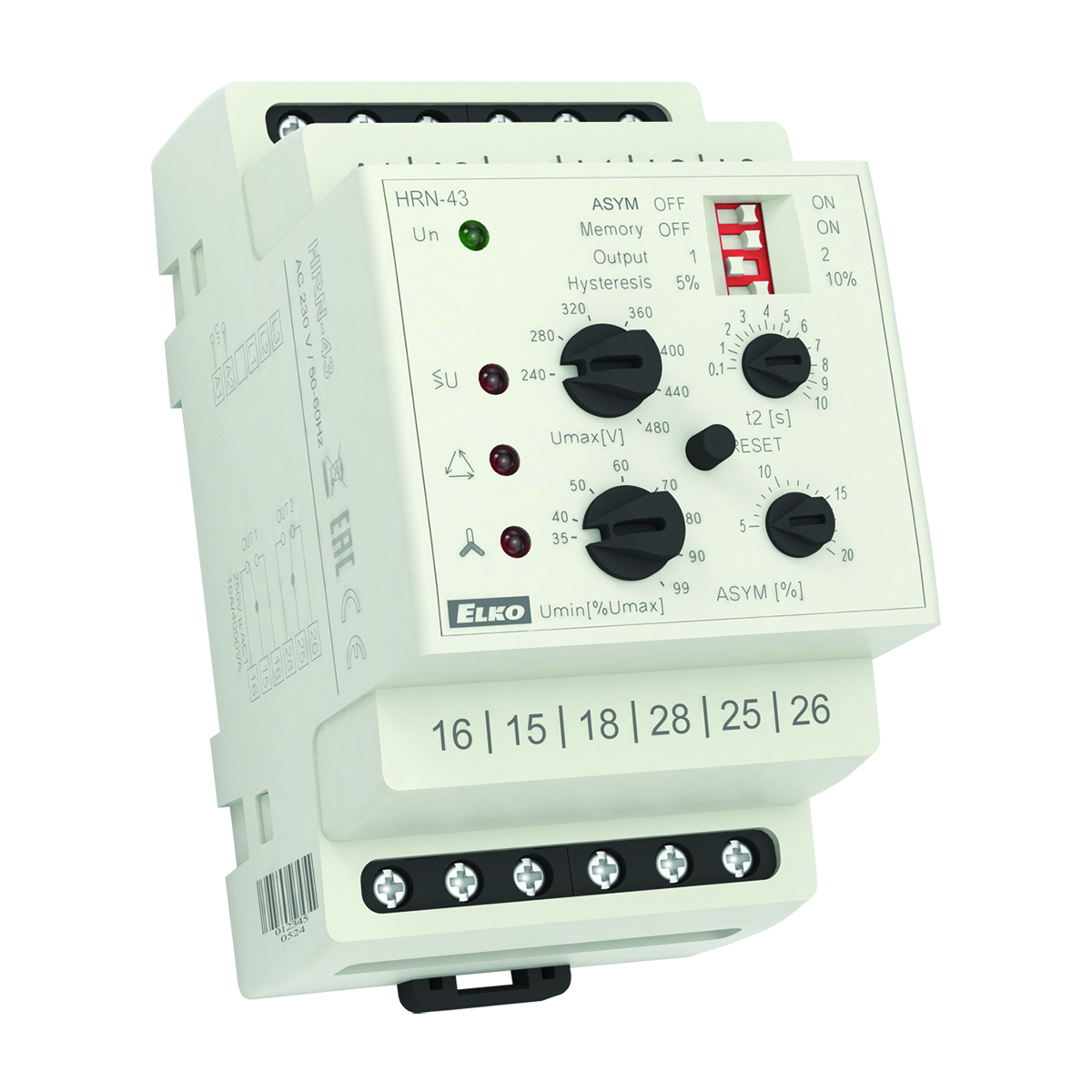

HRN-43/230V 3 fázist figyelő relé, Elko-ep

Feszültségfigyelő relé 3-fázisú hálózathoz, "NULLA" figyelés nélkül, alacsony- és magas feszültségszintek, fáziskiesés, fázissorrend és fázis aszimmetria figyelésére; figyelt hálózat: 3x 400 V; külön táp: AC 230 V.

• a HRN-43 és HRN-43N feszültségfigyelő relék 3-fázisú hálózatok paramétereinek felügyeletére alkalmas eszközök:
  • feszültségfigyelés két szinten (túlfeszültség és alacsonyfeszültség):
    • HRN-43N: 138 - 276 V (3x 400/230 V rendszer) tartományban
    • HRN-43: 240 - 480 V (3x 400 V rendszer) tartományban
  • fázis aszimmetria (kikapcsolható)
  • fázissorrend
  • fáziskiesés
•
• választható „MEMÓRIA” funkció - letiltja az automatikus visszakapcsolást hibajavítás után
• választható a két kimeneti relé működése: külön-külön vagy párhuzamosan
• állítható késleltetés 0,1 -10 mp között a rövid idejű áramkimaradások és áramcsúcsok kiküszöbölésére
• Két alaptípus:
  • HRN-43 : 3x 400 V-os áramkörökhöz ("NULLA" bekötés  és figyelés nélkül)
  • HRN-43N: 3x 400/230 V-os áramkörökhöz ("NULLA" bekötéssel és figyeléssel)
• a figyelt hálózattól galvanikusan leválasztott tápfeszültség változatok mindkét alaptípusra: AC 400 V, AC 110 V, AC 230 V, AC/DC 24 V (a tápot nem a figyelt hálózat biztosítja, külön kell bekötni)
• kimeneti érintkezők 2x CO, 16 A/250 V AC1
• 3-MODUL széles, DIN sínre szerelhető


Technikai paraméterek

• HRN-43/230 V: 3-fázisú feszültségfigyelő, "NULLA" figyelés nélkül
• Tápfeszültség csatlakozók: A1 - A2
• Tápfeszültség: AC 230 V (50 - 60 Hz)
• Feszültségrendszer: 3x400 V/50 Hz
• Figyelt sorkapcsok: L1, L2, L3
• Kimeneti érintkezők: 2x CO, 16 A/AC1 (AgNi)
• Üzemi hőmérséklet: -20 .. +55 °C
• Működési helyzet: tetszőleges
• Felszerelés: DIN sínre (EN 60715)
• Védettség: IP40 az előlap / IP20 csatlakozók felöl
• Méretek: 90 x 52 x 65 mm
• Tömeg: 246 g
