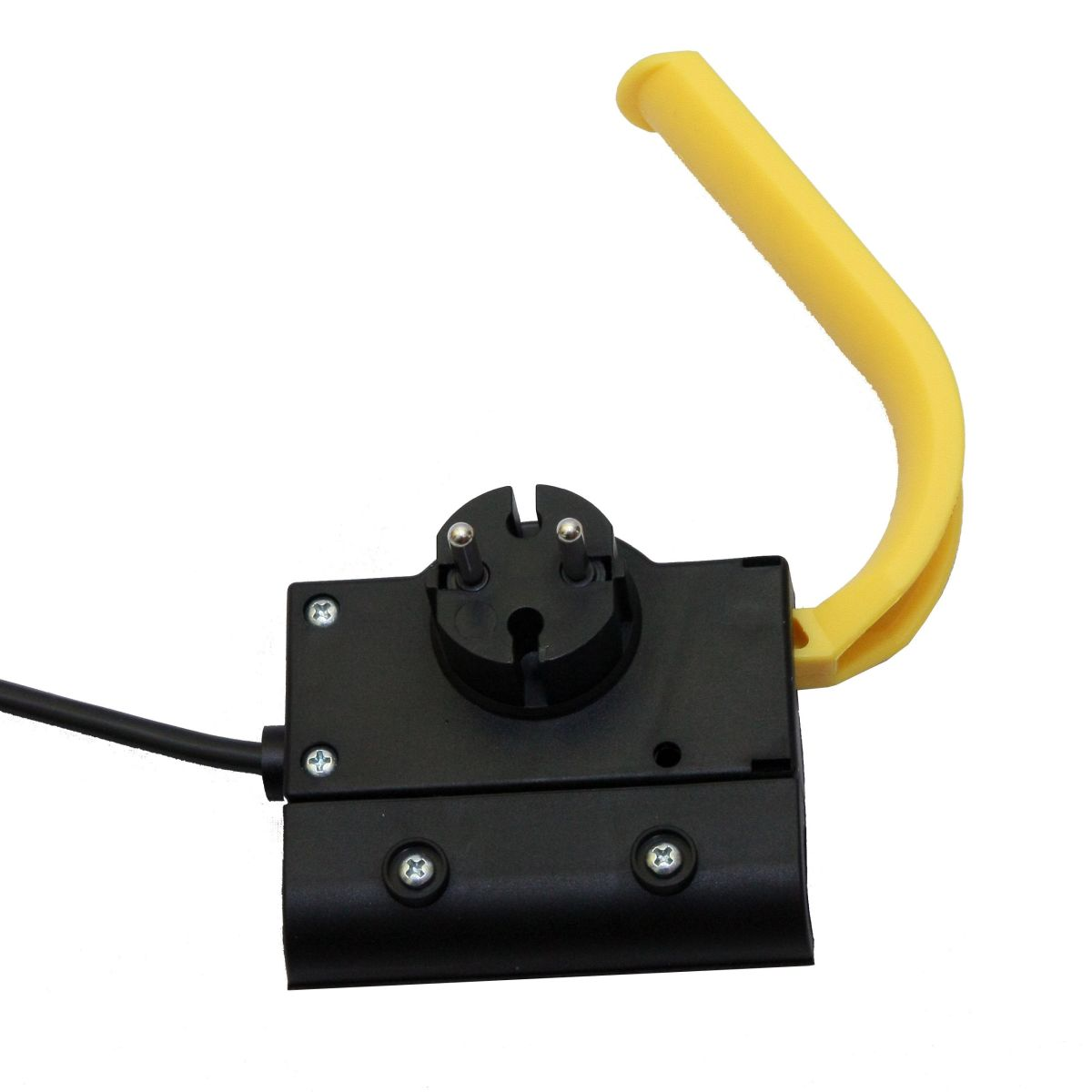

Fűnyíró kapcsoló SHULTE UNIVERZÁLIS KD-01

Cikkszám:

KAPCSOLÓ152

Katalógus:

Egyéb kapcsoló

Készlet:

2 db

4 895 Ft

A KD…típusú kapcsolódobozok elektromos kertészeti gépek (elsősorban fűnyíró gépek) biztonságos be- és kikapcsolását, illetve üzemeltetését teszik lehetővé.

Szerelési utasítás:

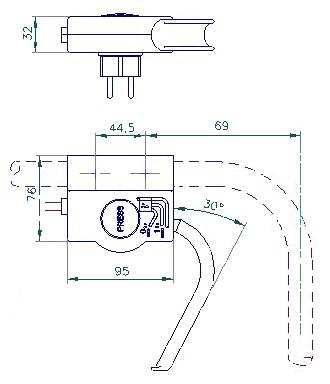

A kapcsolódoboz rögzítése a gép fogantyúját képező hajlított cső építőelem jobb oldali szárára történik. A cső mérete 20-22 mm. A cső berendezéshez csatlakozó szárának hajlásszöge a vízszinteshez viszonyítva 5-75o lehet. A kapcsolódoboz tájoló csapjait illeszteni kell a cső pozícionáló furataihoz, majd a kapcsolódobozon kialakított bilincset a csőre hajtva 2db 3x30mm-es D-fejű csavarral rögzíteni kell. A beépítés utána kapcsolódoboz fedelén lévő, a működést szemléltető ábrának fölülről olvashatónak kell lennie. A cső szárán lévő pozícionáló furatok távolsága 44,5 mm. Az első furat középvonalának távolsága a cső fogantyú részének középvonalától 96mm.

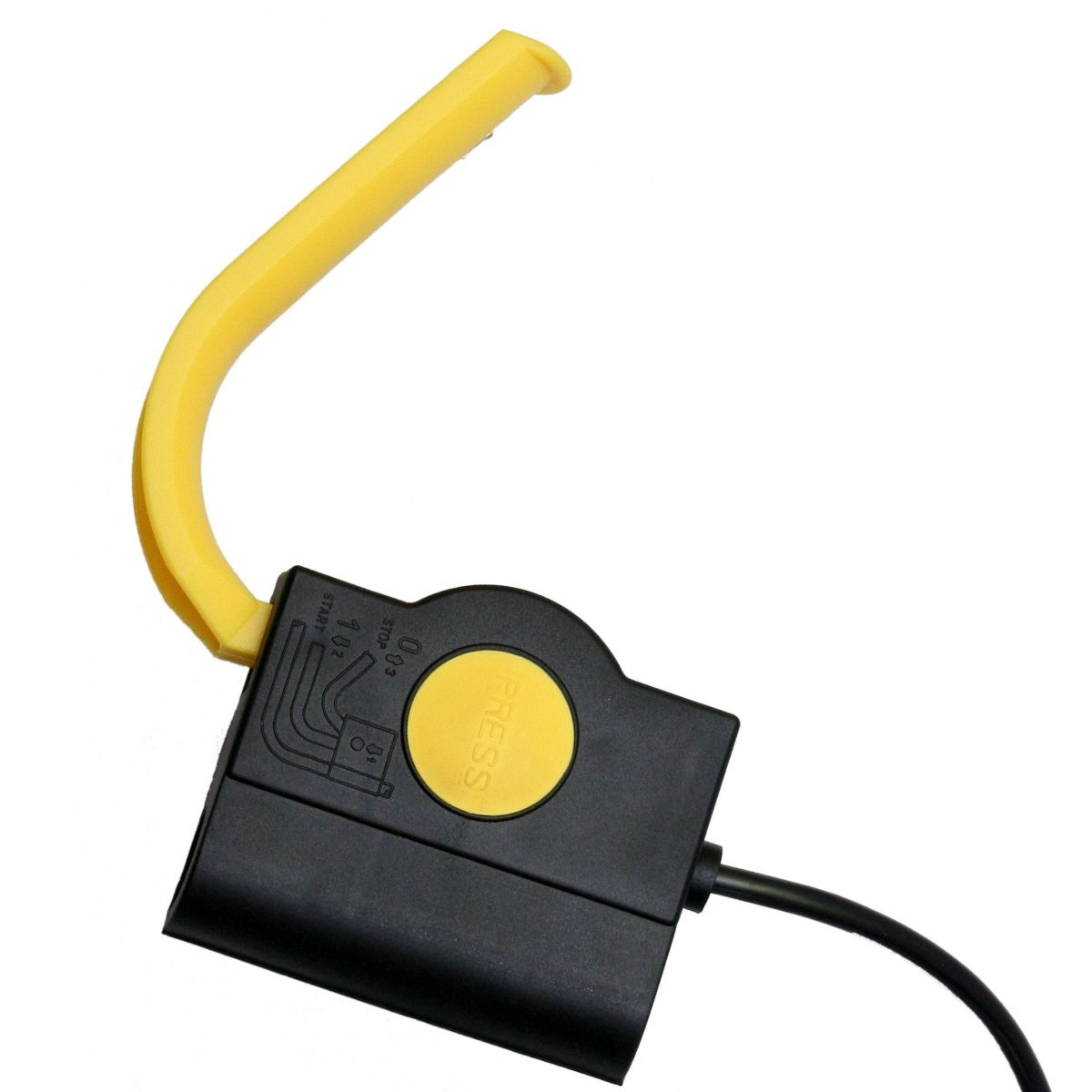

A kapcsolódobozon lévő „PRESS” feliratú membrán megnyomása után a működtető kart a fogantyú felé húzva a kapcsolódobozban lévő kapcsoló bekapcsolt állapotba kerül. A kart elengedve a kapcsoló újra kikapcsol. A membrán megnyomása nélkül a kapcsolót a működtető kar meghúzásával nem lehet bekapcsolt állapotba hozni.

Műszaki adatok:

Kialakítás: A kapcsolódoboz újravezetékelhető kialakítású, melybe H05VV-F típusjelzésű 2×0,75-1,5mm2 keresztmetszetű csatlakozó vezetékek köthetők be.

Alkalmazott szabvány: EN61058-2-1

A kapcsoló működtetésének erőszükséglete: ~13N

A kapcsoló csatlakozó kapcsainak kialakítása: 4db csavar nélküli, rugós szorítású csatlakozó kapocs, melyekbe érvéghüvellyel ellátott 0,75-1,5mm2keresztmetszetű szigetelt hajlékony vezetékek csatlakoznak. A csatlakoztatás a vezetékeknek a kapcsoló oldalán lévő nyílásokba min.8mm mélyre történő bedugásával hozható létre. Csatlakoztatás után a rugós kötés önzáróvá válik. A kötések oldása a kapcsoló alsó fedelén lévő könnyítések áttörése után, az így keletkezett nyílásokon keresztül, a szorítórugók szerszámmal (pl.: max.3mm pengeszélességű csavarhúzóval) történő megemelésével valósítható meg. A csatlakozó kapcsok 2-2 vezeték bekötésére alkalmasak.

A csatlakozások létrehozása a kapcsolónak a készülékbe való beszerelése előtt, a bontása az onnan történő kiszerelés után történhet.

Elektromos terhelhetőség és élettartam EN61058-1 szerint: 8(8)A; 250V~; 5E4 kapcsolási ciklus

A kapcsoló műanyag alkatrészeinek éghetőségi fokozata: Áramvezető részekkel érintkező műanyag alkatrészek esetében min.V2 (UL94szerint)

A kapcsolóban alkalmazott műanyagok kúszóáram szilárdsága: min. PTI250

Kúszóáramutak és légközök: min.3mm

Szennyeződési típus: normál

Alkalmazási kategória: C (IEC 335–1)

Alkalmazott szabvány: EN61058-1
