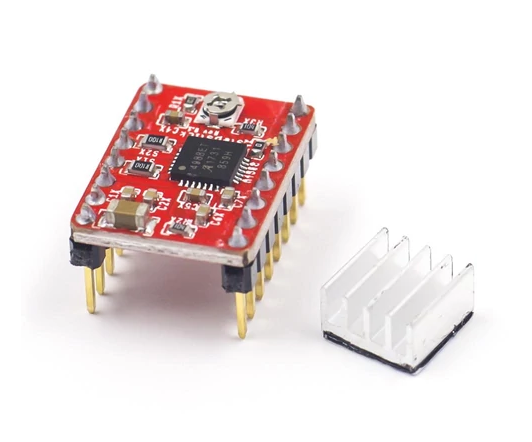

A4988 Bipoláris léptetőmotor meghajtó modul

- Tápfeszültsége: 8-35V

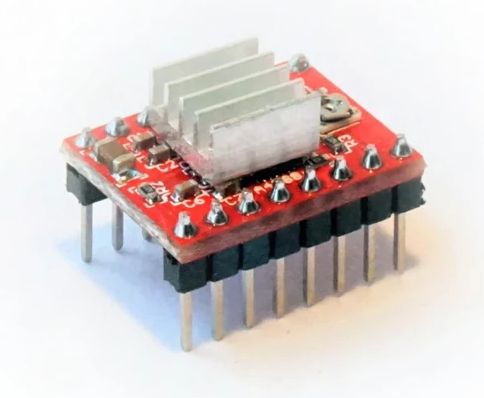

- Áramkorlát: 1,5A (hűtőborda nélkül), 2A (hűtőbordával)
- Áramkorlát beállítás: fokozatmentes, de kikapcsolható
- Microlépés: 1/1, 1/2, 1/4, 1/8, 1/16
- túlmelegedés esetén lekapcsol
- Logikai jelszint: 3.3V (LVTTL) és 5V (TTL).

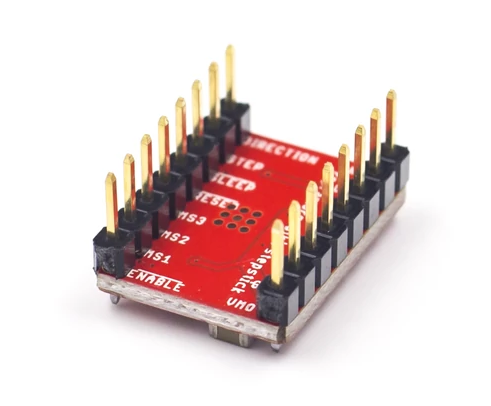

-Engedélyezés: a működés engedélyezése / letiltása
-MS1-3: mikrolépés beállítás, integrált lehúzható ellenállás
- Alvás: alvó üzemmód aktiválása
- Lépés: lépésjel, emelkedő él
- Irány: irányjelző --- a lépésjel előtt kell beállítani
- Vmotor: motor tápfeszültsége: 8 - 35V
- Gnd: rendszer közös GND
- Vdd: vezérlő tápfeszültség 3 - 5,5V
