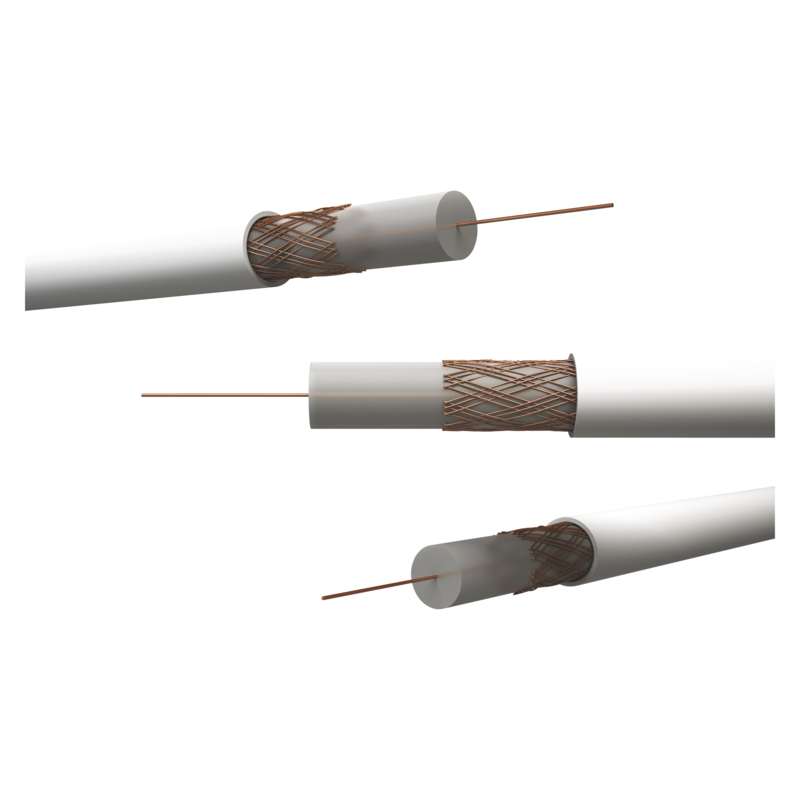

Koax kábel 3C2V 75ohm RÉZ S5111S

Koaxiális kábel tiszta réz központi vezetővel és fonattal és dielektrikus PE-vel, berendezések antennaaljzathoz csatlakoztatására alkalmas nem nagy igénybevétel esetén. A kábel fehér színű.
Termék jellemzoi
használat készülék csatlakozások
koaxiális kábel típusa 3C2V
a belső vezeték átmérője 0,5 mm
a belső vezeték anyaga vörösréz (Cu)
kültéri használatra alkalmas nem
ellenálló UV nem
árnyékoló vezetékek száma 48× 0,12 mm
kábelköpeny átmérője 5 mm
a kábelköpeny anyaga PVC
impedancia 75 Ohm
árnyékolások száma 1
dielektrikum típusa, átmérő SPE 3,0 mm
árnyékolás anyaga vörösréz (Cu)
árnyékolás átmérője 48× 0,12 mm²
árnyékolás >51 %
a kábelköpeny színe fehér
kapacitás (pF / m) 67
rövidítési tényező 0,66
max. csillapítás 20 °C-on (dB / 100 m) 10 MHz 6,2
max. csillapítás 20 °C-on (dB / 100 m) 100 MHz 13,5
max. csillapítás 20 °C-on (dB/100 m) 450 MHz 30,5
max. csillapítás 20 °C-on (dB / 100 m) 650 MHz 37,2
max. csillapítás 20 °C-on (dB / 100 m) 860 MHz 43,5
max. csillapítás 20 °C-on (dB/100 m) 1 000 MHz nincs megadva
max. csillapítás 20 °C-on (dB/100 m) 2 000 MHz nincs megadva
min. visszaverődési csillapítás 20 °C-nál (dB) 300–600 MHz 16
min. visszaverődési csillapítás 20 °C-nál (dB) 600–900 MHz 16
min. árnyékolás csillapítás (dB) 10 ~ 800 MHz 65
PE = polietilén dielektrikum nem
max. egyenáramú ellenállás 20 °C-on (Ohm/km) - belső mag 94,8
max. egyenáramú ellenállás 20 °C-on (Ohm / km) - külső mag 38,2
szigetelési ellenállás a magok között 20 °C-nál (MOhm / km) 500
min. hajlítási sugár egyszeri / többszörös 25/50 mm
súly (kg / km) 31
min. visszaverődési csillapítás 20 °C-nál (dB) 10–300 MHz 20
tárolási hőmérséklet -20 °C és +75 °C
rögzítési hőmérséklet -5 °C és +60 °C
csomagolás típusa - hossz 100 m
csomagolás típusa - tekercs típusa papír

javasolt csatlakozó típusok - F préselés
javasolt csatlakozó típusok - F csavarozás *K7311
FPE = Hab dielektrikum igen
tűzveszélyességi osztály Fca
