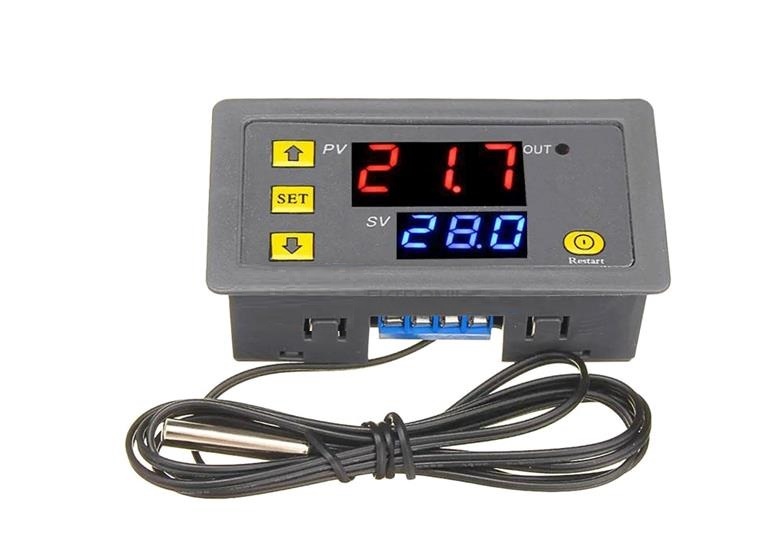

W3230 termosztát 220VAC NTC (-55°C- 120°C) REL5184

220 VAC NTC (-55°C és 120°C között)

A csomag tartalmaz egy NTC érzékelőt is.

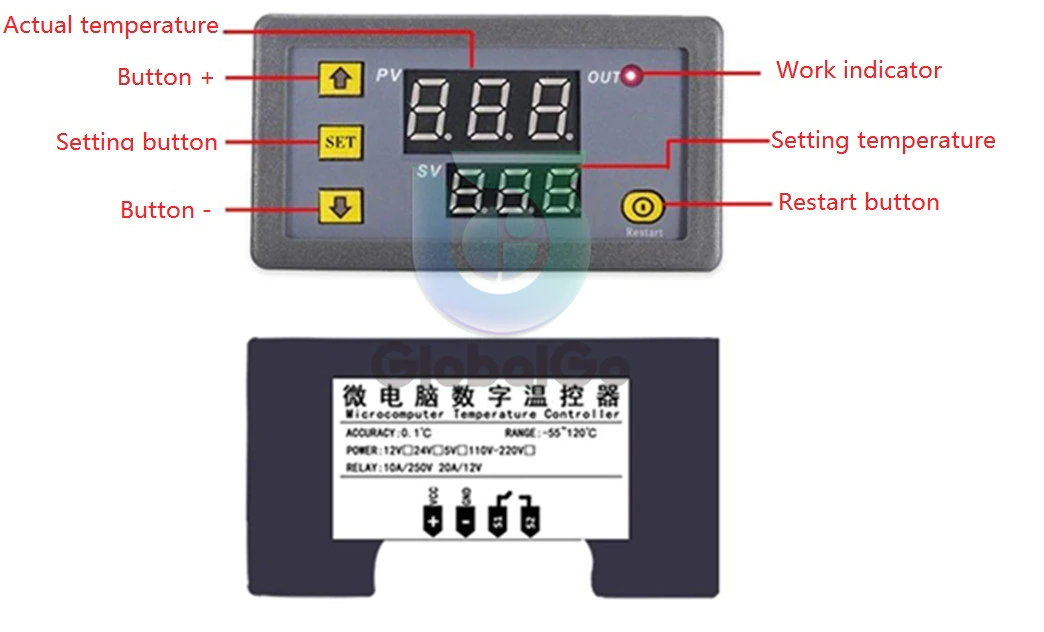

Az üzemi feszültségre való csatlakoztatás után a SET gombbal a + és - gombok segítségével a hőmérséklet beállítás menübe léphet. A megerősítéshez nyomja meg ismét a SET gombot. Ekkor az aktuális hőmérséklet megjelenik a kijelzőn. A modulba egy LED van beépítve, ami a relé bekapcsolásakor világít. Ha LL látható a kijelzőn, az azt jelenti, hogy hiba van az érzékelőben, vagy nincs csatlakoztatva. Ha a HH világít, az azt jelenti, hogy a hőmérséklet kívül esik a mérési tartományon. Ebben az esetben a relé automatikusan nyit.

A modul számos paraméter beállítását támogatja. Programozásukhoz tartsa lenyomva a gombot 5 másodpercig. A megfelelő mód beállítása után tartsa lenyomva a SET gombot 10 másodpercig a mentéshez.

Méretek: 75 x 40 x 25 (szélesség x magasság x mélység). A 220 VAC változatnál a forrás is fel van rajzolva a diagramon. Már a modul része, és nem kell megvásárolni. A fázis (vagy 230 VAC) közvetlenül a "+" jelű tűhöz, a nulla vezeték pedig közvetlenül a "-" csatlakozóhoz csatlakozik.

P0 – H vagy C
H jelentése fűtés, C hűtés. Attól függően, hogy milyen eszköz van csatlakoztatva a kimeneti reléhez, fűtőelemről vagy ventilátorról van szó.

P1 – hiszterézis
Hűtés üzemmódban: ha a mért hőmérsékleti érték ≥ a beállított érték, a relé bekapcsol; ha a hőmérséklet mérési értéke ≤ a beállított érték - a különbség érték, a relé kikapcsol.
Például, ha a környezeti hőmérséklet 30 °C, az alapjel 25 °C, a hiszterézis pedig 2 °C. A tápfeszültség bekapcsolásakor a relé bekapcsol, és elindul a hűtés. A 23°C elérésekor a relé nyit. Ezt követően a hőmérséklet ismét emelkedni kezd. Amikor a beállított 25°C-ra emelkedik, a relé bekapcsol, hogy a hőmérséklet ne haladja meg a 25°C-ot.
Fűtés üzemmódban: ha a mért hőmérséklet ≤ a beállított érték, a relé meghúzódik és a fűtés elindul; ha a hőmérséklet mérési értéke ≥ a beállított érték + a különbség érték, a relé kikapcsol és a fűtés kikapcsol.
Például, ha a környezeti hőmérséklet 10 °C, az alapjel 25 °C, a hiszterézis pedig 2 °C. Amikor a tápfeszültség be van kapcsolva, a relé bezárja a fűtést az indításhoz. Amikor 27°C-ra felmelegszik, a relé kikapcsol, és így a fűtés is kikapcsol. A hőmérséklet természetesen csökkenni kezd. Amikor a hőmérséklet lecsökken a 25°C-os beállított értékre, a relé bezárja a fűtést, hogy újrainduljon, így a hőmérséklet nem csökken 25°C alá.

P2 – a hőmérséklet beállítás felső határa
Annak érdekében, hogy elkerüljük a hőmérséklet túl magas beállításának veszélyét a helytelen működés miatt, a termosztátnak van egy funkciója a felső határértékek korlátozására.
