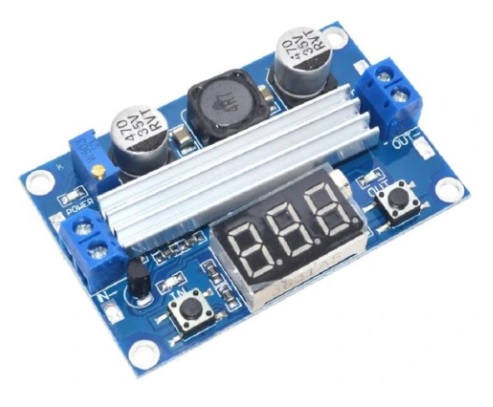

Step-up konverter 100W LTC1871 ZDR973

DC-DC boost konverter akár 6A kimenettel és 3V-35V bemeneti/kimeneti feszültséggel. A kapcsoláshoz nagy teljesítményű MOSFET-et használnak, amelyre hűtőbordát szerelnek.

A modul beépített potenciométerrel rendelkezik a kimeneti feszültség beállításához, voltmérővel az aktuális érték kijelzésére szolgáló 3 szegmenssel és egy gombbal. A bemeneti és kimeneti feszültség kijelzése a gombbal váltható. A modul beépített rövidzárlat elleni védelemmel (14A) rendelkezik, de fordított polaritás ellen nem.

A voltmérőt a P3 rövidre zárásával lehet kikapcsolni.

Specifikációk:
Bemeneti feszültség: 3 - 35 VDC
Kimeneti feszültség: 3.5 -35 VDC
Maximális kimeneti teljesítmény: 75 - 128 W, feszültségtől függően
Kimeneti áram: 6A
Hatékonyság: max 96.4%
