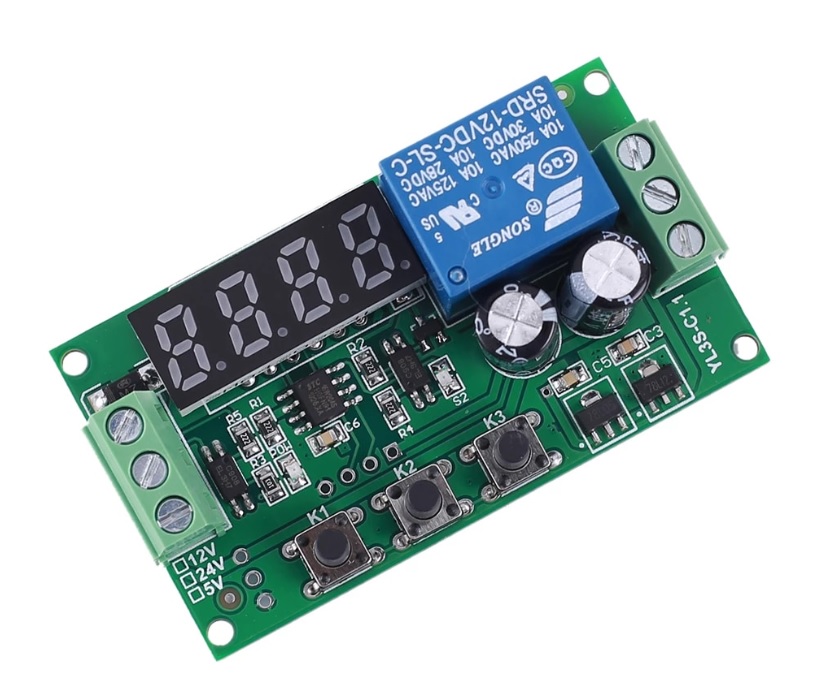

0-10kHz impulzusszámláló YL3S relével

Impulzus (jel) számláló beépített relé modullal a kapcsolókészülékekhez. A modul akár 10kHz frekvenciájú számítógépes jeleket (impulzusokat) is képes kezelni, és 8 különböző üzemmódot támogat. Beépített memóriával rendelkezik, a tápellátásról való leválasztás után megtartja a beállított értékeket.

PNP típus – az IN jel logikai 1 (12V)

A K1 és K2 gombok segítségével beállítható az impulzusok számának határa, amelynél a relé nyit vagy zár. A relé működése nyolc különböző üzemmódban állítható be (lásd alább). Először ki kell választani az üzemmódot, majd be kell állítani az impulzusok számát. A PV1, PV2 és PV3 három értéket a K2 és K3 gombokkal lehet beállítani.

A tápegységhez való csatlakoztatás után 4 nulla jelenik meg a kijelzőn. Ha megnyomja a K1 gombot, belép a PV1/PV2/PV3 paraméter beállítási módba. Ha megnyomja a K3 gombot, akkor a program beállítási módba kerül.
A PV1/PV2/PV3 paraméterektől függ a kiválasztott program, a leírás alább található:

A modul a következő 8 módot támogatja (ezek a K3 gomb megnyomásával állíthatók be):
1. P-01: A relé BEKAPCSOL, ha egy másodpercen belül eléri a PV1 impulzusok beállított számát. Ellenkező esetben KI van kapcsolva.
2. P-02: A relé kikapcsol, ha egy másodpercen belül eléri a PV1 impulzusok beállított számát. Ellenkező esetben a relé BE van kapcsolva.
3. P-03: A relé BE van kapcsolva, ha az egy másodpercen belüli impulzusok száma a beállított impulzusok alsó PV1 és PV2 felső határa közötti tartományon belül van. Ellenkező esetben KI van kapcsolva.
4. P-04: A relé KI van kapcsolva, ha az egy másodpercen belüli impulzusok száma a beállított impulzusok alsó PV1 és PV2 felső határa közötti tartományba esik.
5. P-05: A relé BE van kapcsolva, ha az impulzusok száma egy másodpercben meghaladja a PV2-t. A relé kikapcsol, ha az impulzusok száma egy másodpercben nagyobb, mint a PV1.
6. P-06: A relé BE van kapcsolva, ha az impulzusok száma a PV2 beállított időben nagyobb, mint a PV1-ben beállított impulzusok száma.
7. P-07: A relé BE van kapcsolva, ha az impulzusok száma nagyobb, mint a PV1 paraméter. A relé BE marad a PV3-nál, majd a relé KI lesz.
8. P-08: A modul újra érzékeli az impulzusokat, ha azok nagyobbak, mint a PV1 beállított érték. A relé KI van kapcsolva, ha a PV3 beállított időben észlelt impulzusok száma nagyobb, mint a PV2 beállított érték. Ellenkező esetben a relé BE van kapcsolva.

specifikációk:
Típus: :YL3S-C1.1 0-10KHz
Bemeneti feszültség: 12V
Relé: 250VAC 10A vagy 30VDC 10A
Kijelző: 4 bites
Frekvencia: 0-10kHz
Magas impulzus: >5V
ALACSONY impulzus: <1V
Impulzusáram: 25mA
Méretek: 63 x 35 x 18 mm
